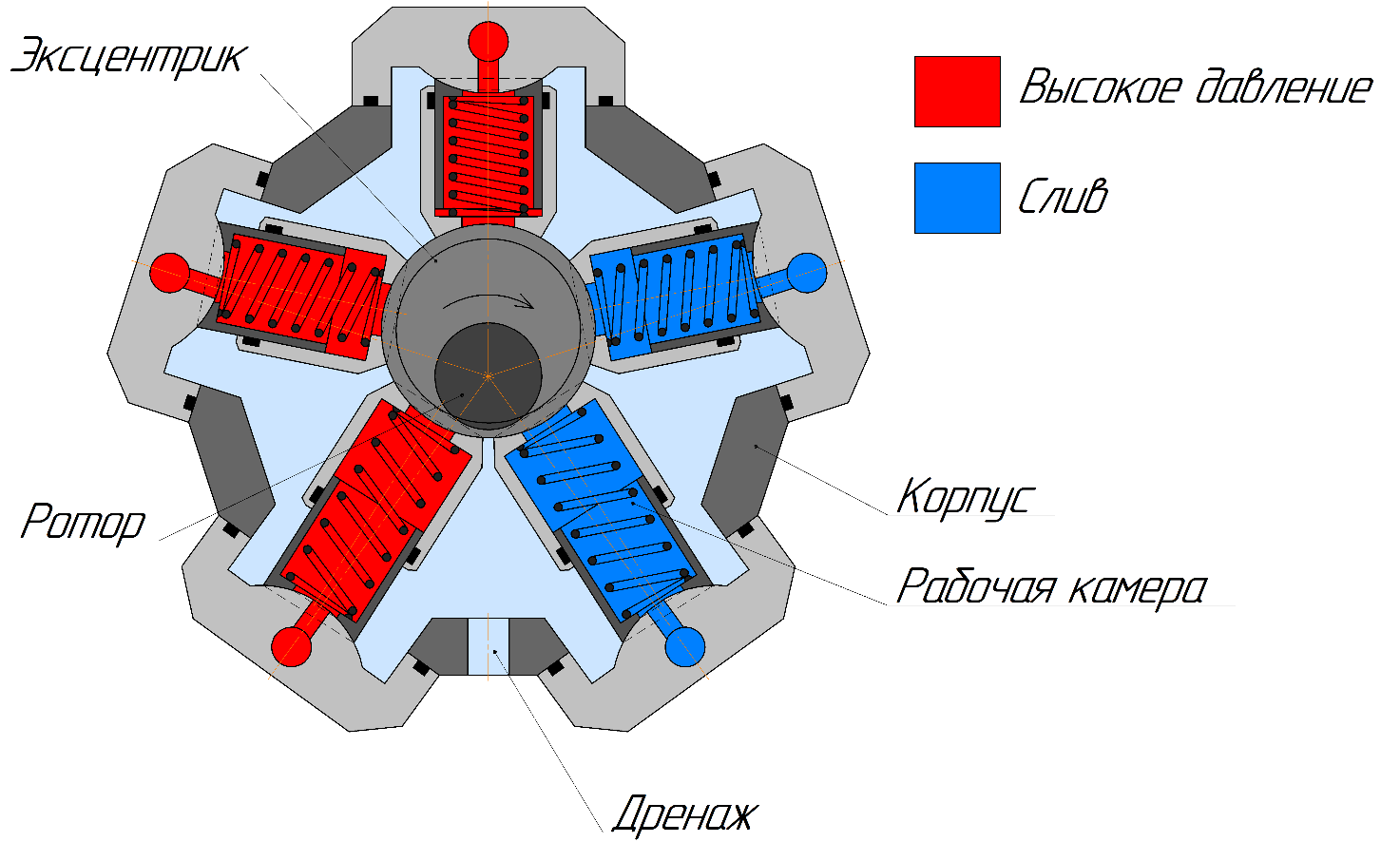

Радиально-поршневые гидромоторы состоят из трех основных частей: корпуса, поршней и ротора. Корпус — это оболочка, которая защищает поршни и ротор и обеспечивает присоединение к другим устройствам. Поршни — это цилиндры, которые расположены радиально и имеют возможность двигаться внутри корпуса. Ротор — это вал с эксцентриком, который находится в центре гидромотора и является опорой для поршней.

Корпус гидромотора имеет напорный, сливной и дренажный порты для жидкости. Жидкость поступает в гидромотор через вход и направляется в соответствующие поршни. Каждый поршень располагается в своём цилиндре, который опирается на эксцентрик. Поршни расположены радиально по отношению к ротору и опираются на сферические выступы корпуса.

Ротор гидромотора находится в центре и является опорой для поршней. Ротор может быть сферической или цилиндрической формы. Когда жидкость поступает в поршни, они начинают двигаться в радиальном направлении, передавая свою энергию ротору. Ротор начинает вращаться, что приводит к преобразованию энергии жидкости в механическую энергию вращения.
Когда поршни двигаются внутри цилиндров, они могут перемещаться в двух направлениях – вперед и назад. Чтобы обеспечить движение поршней в нужном направлении, в конструкцию гидромоторов входят специальные устройства, такие как клапаны или распределители, которые управляют направлением потока жидкости.
По мере того, как ротор вращается, он передает механическую энергию на другие устройства, такие как насосы, генераторы, лебёдки или механизмы привода, в зависимости от конкретного применения. После того, как жидкость проходит через гидромотор, она выходит из него через сливной порт и направляется обратно в гидравлическую систему.
