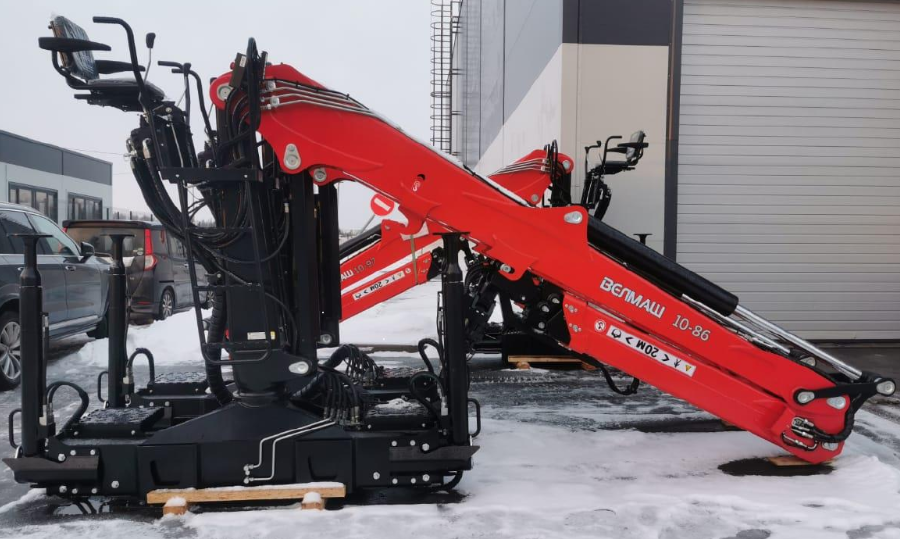

ВЕЛМАШ 10-86 – это продолжение линейки манипуляторов нового поколения серии VM.
Манипулятор с двойным удлинителем ВЕЛМАШ 10-86 разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon.
В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России.

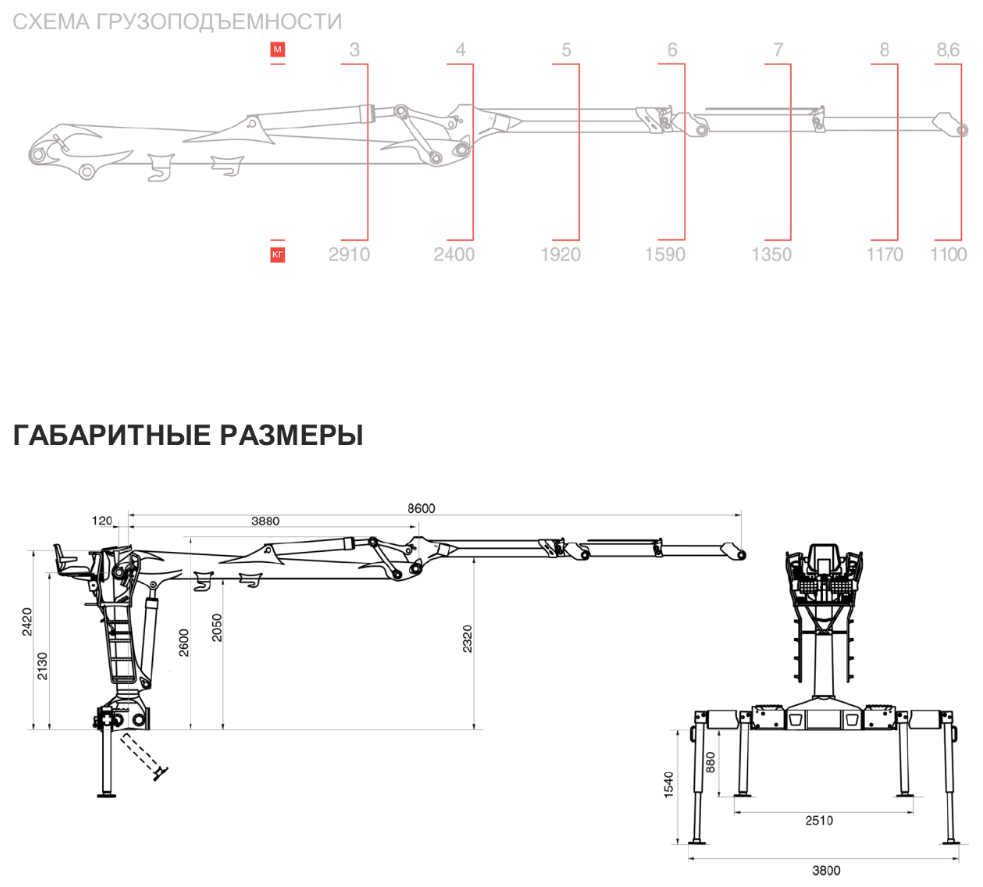

Технические Характеристики

Особенности модели ВЕЛМАШ 10-86

• Использование цепного привода позволяет увеличить усилия выдвижения и втягивания удлинителей без потери скорости, а также приводит к одновременному выдвижению двух секций, обеспечивающему равномерное распределение нагрузки на удлинители по сравнению с конструкцией с двумя гидроцилиндрами.
• Меньший реальный вес в сравнении с аналогами.
• Минимальное количество гидравлических соединений значительно снижает риск поломки.
• Все крепежные детали разъемных соединений защищены от самоотвинчивания.
• Специально подобранные фитинги обеспечивают передачу давления с наименьшими потерями и уменьшают нагрев масла.
• Климатическое исполнение для работы в интервале температур окружающего воздуха от минус 40°С до плюс 40°С и относительной
  влажности 100% при температуре плюс 25°С.
• Основное отличие конструкции удлинителей нового манипулятора ВЕЛМАШ 10-86 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой.
• Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция  обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.

Гидрораспределитель

Секционный гидрораспределитель AKON KV199 расположен на посту управления под сиденьем оператора и состоит из 9-ти секций: 6 из которых отвечают за управление основными функциями, 3 – за управление аутригерами. Гидрораспределитель спроектирован специально для ВЕЛМАШ 10-74, золотники имеют особую форму проточек, что увеличивает плавность работы и позволяет более эффективно производить совмещение операций. Также из конструкции исключены дросселирующие клапаны (с функции поворота и опускания рукояти), функцию которых выполняют золотники, что снижает нагрев масла.

Конструкция механизма управления

В конструкции рычагов управления используются угловые шарниры открытого типа, с помощью которых рычаги крепятся к  золотникам напрямую, без использования промежуточных тяг. Это позволяет снизить риск появления люфтов в механизме и повысить точность управления манипулятором.

Гидрофикация для подключения манипулятора к машине (необходимое дополнительное оборудование для бесперебойной работы техники) подбирается индивидуально, в зависимости от вида подключения (Кардан, КОМ). Ниже приведен пример Гидрофикации для подключения через кардан на Камаз:

• Насос аксиально-поршневой с рабочим объемом 80 см3 (BI80M7, BI80M7IA1, JFP.D-80B-I01D18-RG05-G05.G02-0.0, ISO FEYZ 80, RXP80 и др.)
• Патрубок насоса (если не поставляется в комплекте с насосом)
• Рукав напорно-всасывающий DN51x62 - 2", 10 bar -30°+80°C, 605AA
• РВД 1SN DN25 (DKOL M36x2 0° - DKOL M36x2 90°) - 2250
• РВД 2SN DN20 (DKOL M36x2 0° - DKOL M36x2 90°) - 2500
• Адаптер DKOL М30х2 (Ш) - BSP 1" (Ш), TS92SV-22LR1"
• Адаптер DKOL М36х2 (Ш) - BSP 1" (Ш), TN92SV-28LR1"
• Шайба USIT - 1"
• Плита установочная КМЧ-70.1.SC.001А гидронасоса
• Хомут одноболтовый 56-59 мм.
• Фильтроэлемент сливной CR112C25R
• Фильтроэлемент напорный EA 4923 Palfinger
• Смазка литевая EP 2 синяя (картуш 0.4кг)уп 25
• Смазка Gazpromneft Steelgrease CS2 (400г)
• Масло гидравлическое тип HVLP 32 бочка 216.5 л
• Болт М12х40 DIN933 10.9 ST
• Болт М12х30 DIN933 10.9 ST
• Болт М10х35 DIN960 10.9 ST
• Муфта соединительная 38005747С-01фс гидронасоса ISO (8 шлицов х 36 мм) - кардан УАЗ
• Вал карданный УАЗ, привода насоса на Камаз
• РВД 1SN DN25 (DKOL M36x2 0° - BSP 1" 90°) - 1300
• РВД 1SN DN25 (DKOL M36x2 0° - BSP 1" 90°) -2500
• Адаптер BSP 1" (Ш-Ш)
• Маслоохладитель МО2К, 24В тип А-всасывание, 120л/мин, термодатчик 60*С, вход/выход BSP 1"
