Великолукский машиностроительный завод «ВЕЛМАШ-С» - ведущий российский производитель мобильного грузоподъемного гидравлического оборудования.

В середине 60-х годов на заводе было освоено производство лесозаготовительной техники, которая впоследствии стала основной
предприятия.

С июня 2022 года Великолукский машиностроительный завод начал серийное производство манипуляторов для леса и лома с новой элементной базой – ВЕЛМАШ 10-97(RX 38).

Для стабильных поставок грузоподъемного оборудования клиентам в условиях международных санкций, завод провел оперативную работу по замене европейских комплектующих без потери качества конечного продукта.

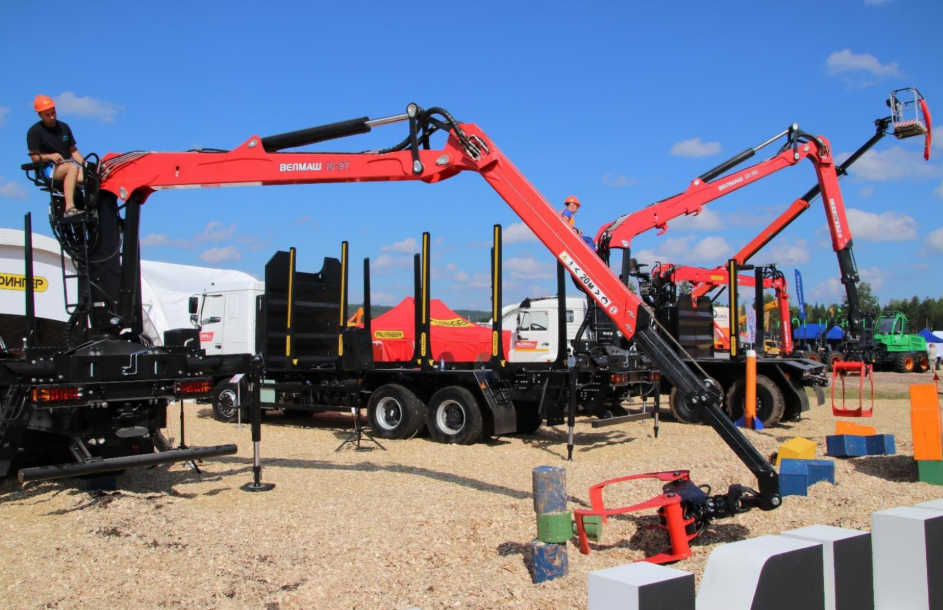

МАНИПУЛЯТОР ВЕЛМАШ 10-97 ПОЛУЧИЛ ОЦЕНКУ «ОТЛИЧНО» НА ВЫСТАВКЕ ЛЕСОРУБ XXI ВЕКА!

Технические Характеристики

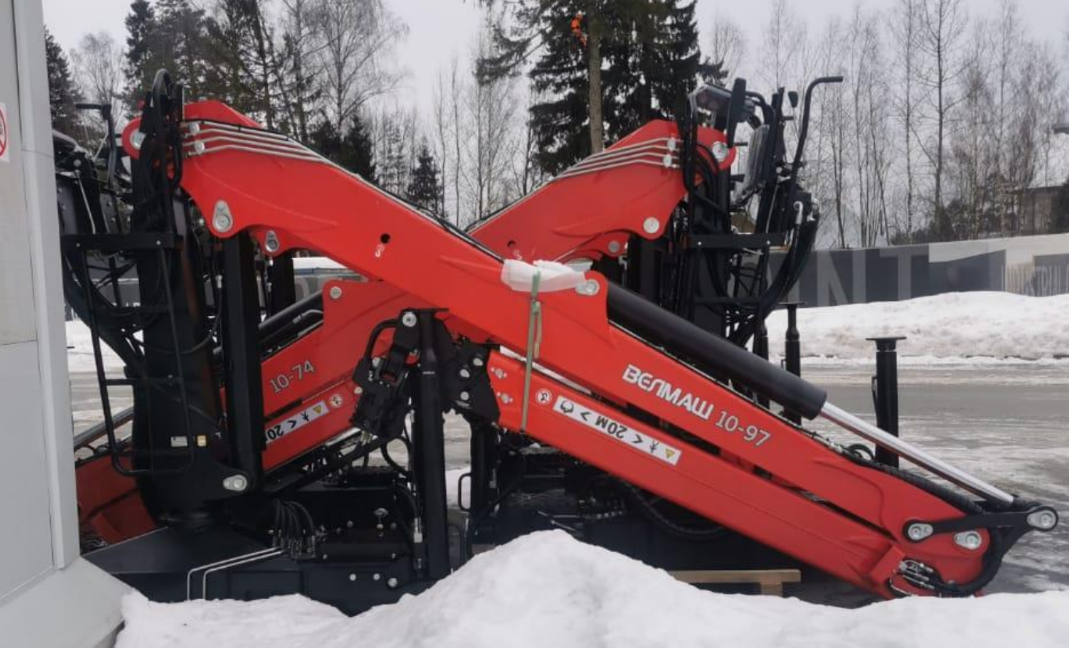

ОСОБЕННОСТИ МОДЕЛИ ВЕЛМАШ 10-97(RX38)

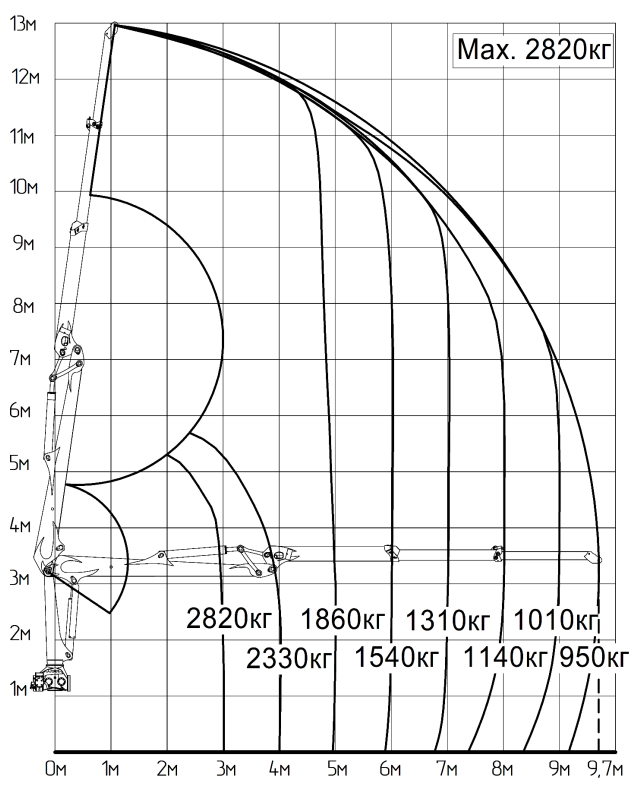

• Новый манипулятор для леса ВЕЛМАШ 10-97 – это грузоподъемность 950 кг на вылете 9,7 метров, подвеска Epslink, оригинальный механизм поворота, управление опорами с верхнего поста управления. И главное – это усиленная надежная конструкция и возможность интенсивной эксплуатации манипулятора.
• Короб рукояти и других нагруженных деталей удлинителей изготовлен из стали S700. При этом долговечность конструкции  достигнута не только за счет стали, но и за счет конструктивных особенностей, снижающих давление вкладышей на короба.
• Колонна манипулятора ВЕЛМАШ 10-97 полностью переработана: в конструкции новая вал-шестерня с литыми проушинами, толщина короба колонны 10 мм.
• Сварное соединение вала с коробом переместилось выше оси крепления гидроцилиндра подъема стрелы, что снизило нагрузку на соединение и риск развития усталостных трещин в области сварки, а также уменьшило термическую деформацию вал-шестерни от сварки.
• Все эти изменения позволили снизить давление на бронзовую втулку основания, продлевая ресурс ее эксплуатации.
• Все манипуляторы производства ВЕЛМАШ с мая 2022 года имеют порошковую окраску основных металлоконструкций. Это позволляет значительно повысить степень защиты от механических повреждений и атмосферных воздействий

ГИДРОРАСПРЕДЕЛИТЕЛЬ

Секционный гидрораспределитель AKON KV199 расположен на посту управления под сиденьем оператора и состоит из 9-ти секций: 6 из которых отвечают за управление основными функциями, 3 – за управление аутригерами. Золотники имеют особую форму проточек, что увеличивает плавность работы и позволяет более эффективно производить совмещение операций. Также из
конструкции исключены дросселирующие клапаны (с функции поворота и опускания рукояти), функцию которых выполняют золотники, что снижает нагрев масла.

КОНСТРУКЦИЯ МЕХАНИЗМА УПРАВЛЕНИЯ

В конструкции рычагов управления используются угловые шарниры открытого типа, с помощью которых рычаги крепятся к  золотникам напрямую, без использования промежуточных тяг. Это позволяет снизить риск появления люфтов в механизме и повысить точность управления манипулятором.

Гидрофикация для подключения манипулятора к машине (необходимое дополнительное оборудование для бесперебойной работы техники) подбирается индивидуально, в зависимости от вида подключения (Кардан, КОМ). Ниже приведен пример Гидрофикации для подключения через кардан на Камаз:

• Насос аксиально-поршневой с рабочим объемом 80 см3 (BI80M7, BI80M7IA1, JFP.D-80B-I01D18-RG05-G05.G02-0.0, ISO FEYZ 80, RXP80 и др.)
• Патрубок насоса (если не поставляется в комплекте с насосом)
• Рукав напорно-всасывающий DN51x62 - 2", 10 bar -30°+80°C, 605AA
• РВД 1SN DN25 (DKOL M36x2 0° - DKOL M36x2 90°) - 2250
• РВД 2SN DN20 (DKOL M36x2 0° - DKOL M36x2 90°) - 2500
• Адаптер DKOL М30х2 (Ш) - BSP 1" (Ш), TS92SV-22LR1"
• Адаптер DKOL М36х2 (Ш) - BSP 1" (Ш), TN92SV-28LR1"
• Шайба USIT - 1"
• Плита установочная КМЧ-70.1.SC.001А гидронасоса
• Хомут одноболтовый 56-59 мм.
• Фильтроэлемент сливной CR112C25R
• Фильтроэлемент напорный EA 4923 Palfinger
• Смазка литевая EP 2 синяя (картуш 0.4кг)уп 25
• Смазка Gazpromneft Steelgrease CS2 (400г)
• Масло гидравлическое тип HVLP 32 бочка 216.5 л
• Болт М12х40 DIN933 10.9 ST
• Болт М12х30 DIN933 10.9 ST
• Болт М10х35 DIN960 10.9 ST
• Муфта соединительная 38005747С-01фс гидронасоса ISO (8 шлицов х 36 мм) - кардан УАЗ
• Вал карданный УАЗ, привода насоса на Камаз
• РВД 1SN DN25 (DKOL M36x2 0° - BSP 1" 90°) - 1300
• РВД 1SN DN25 (DKOL M36x2 0° - BSP 1" 90°) -2500
• Адаптер BSP 1" (Ш-Ш)
• Маслоохладитель МО2К, 24В тип А-всасывание, 120л/мин, термодатчик 60*С, вход/выход BSP 1"
